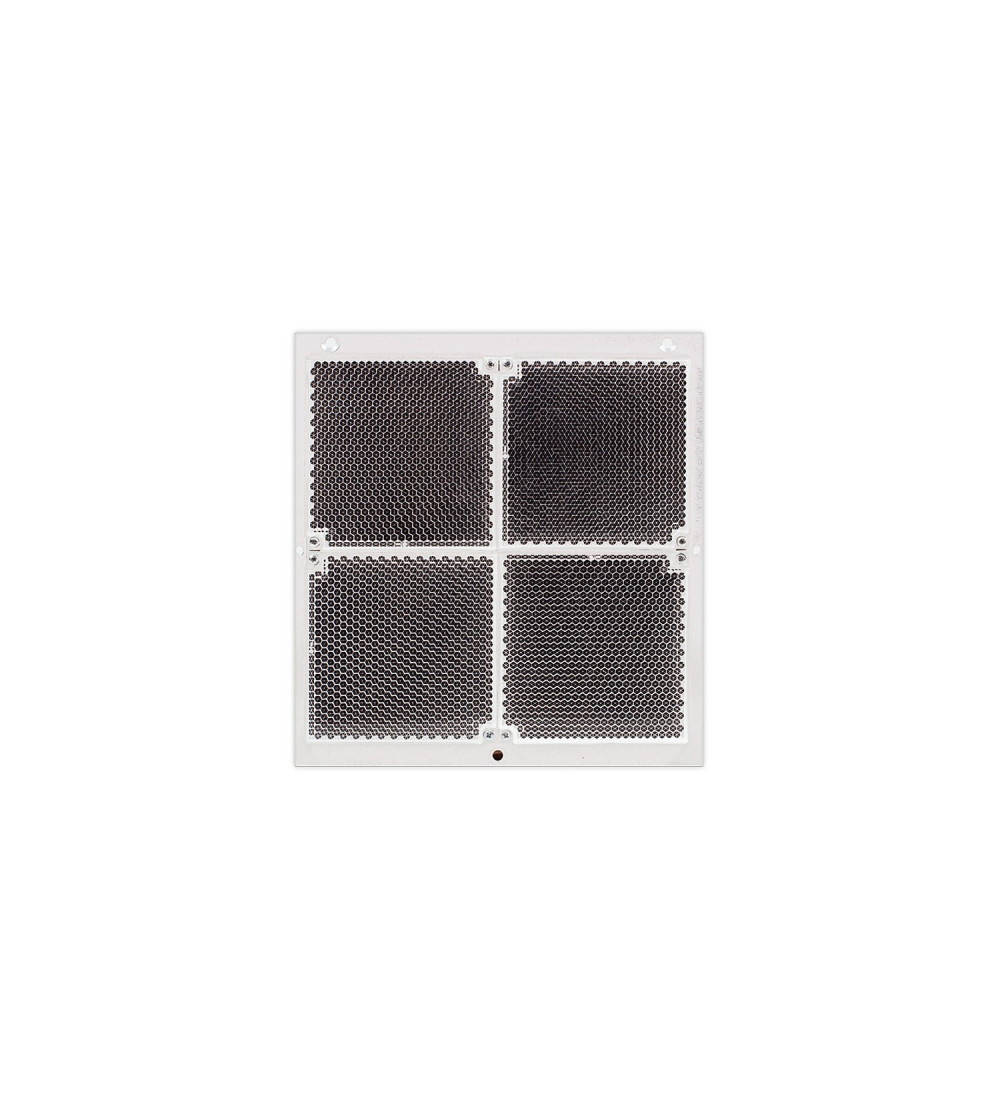

4xE39-R8 - Zestaw 4 reflektorów do DOP-6001 (zasięg do 100m)

Zestaw czterech reflektorów (luster pryzmatycznych) 4xE39 to dedykowane akcesorium optyczne przeznaczone do współpracy z adresowalnymi liniowymi czujkami dymu serii DOP-6001 oraz DOP-6001R marki Polon-Alfa. Zastosowanie zestawu czterech zintegrowanych luster zamiast pojedynczego reflektora pozwala na czterokrotne zwiększenie powierzchni odbicia wiązki podczerwieni, co jest warunkiem koniecznym do uzyskania maksymalnego zasięgu detekcji pożaru w obiektach o dużej kubaturze.

Przeznaczenie i kluczowe zastosowanie zestawu 4xE39

Standardowa czujka liniowa DOP-6001 dostarczana jest w opakowaniu z jednym pojedynczym reflektorem, który pozwala na stabilną pracę na dystansie od 5 do 50 metrów. W przypadku konieczności zabezpieczenia większych przestrzeni, zastosowanie zestawu 4xE39 pozwala wydłużyć tę barierę optyczną:

• Zasięg podstawowy (1 reflektor): od 5 m do 50 m.

• Zasięg rozszerzony (zestaw 4xE39): od 50 m do 100 metrów.

Produkt jest niezbędny przy realizacji systemów sygnalizacji pożarowej (SSP) w długich halach magazynowych, centrach logistycznych, wielkich halach produkcyjnych, terminalach lotniskowych oraz dużych obiektach widowiskowo-sportowych.

Konstrukcja i fizyka odbicia wiązki

Reflektory wchodzące w skład zestawu to wysokiej klasy lustra pryzmatyczne. Ich unikalna konstrukcja optyczna sprawia, że wiązka promieniowania podczerwonego (IR) wysyłana przez nadajnik czujki DOP-6001 zostaje odbita dokładnie w tym samym kierunku (równolegle), z którego nadeszła – niezależnie od niewielkich odchyleń kątowych samego reflektora.

• Zintegrowany montaż: Cztery lustra są fabrycznie połączone w zwarty panel o ściśle określonej geometrii, co ułatwia instalację na przeciwległej ścianie względem czujki.

• Wysoka sprawność optyczna: Specjalny dobór materiałów zapewnia minimalne tłumienie własne odbitej fali podczerwonej, co bezpośrednio przekłada się na stabilność pracy systemu i redukcję fałszywych alarmów usterek.

Najważniejsze cechy i zalety

• Zwiększenie zasięgu do 100 m: Pełne wykorzystanie parametrów detekcyjnych czujki DOP-6001.

• Odporność na drgania konstrukcji: Szeroka płaszczyzna odbicia kompensuje drobne ruchy i osiadanie ścian hal przemysłowych.

• Brak konieczności zasilania: Element całkowicie pasywny, nie wymaga doprowadzania instalacji kablowej.

• Wsparcie dla laserowego celownika: Idealnie współpracuje z wbudowanym w czujkę DOP-6001 laserem pilotującym, ułatwiając proces kalibracji i zestrojenia optycznego na maksymalnym dystansie.

Specyfikacja techniczna
