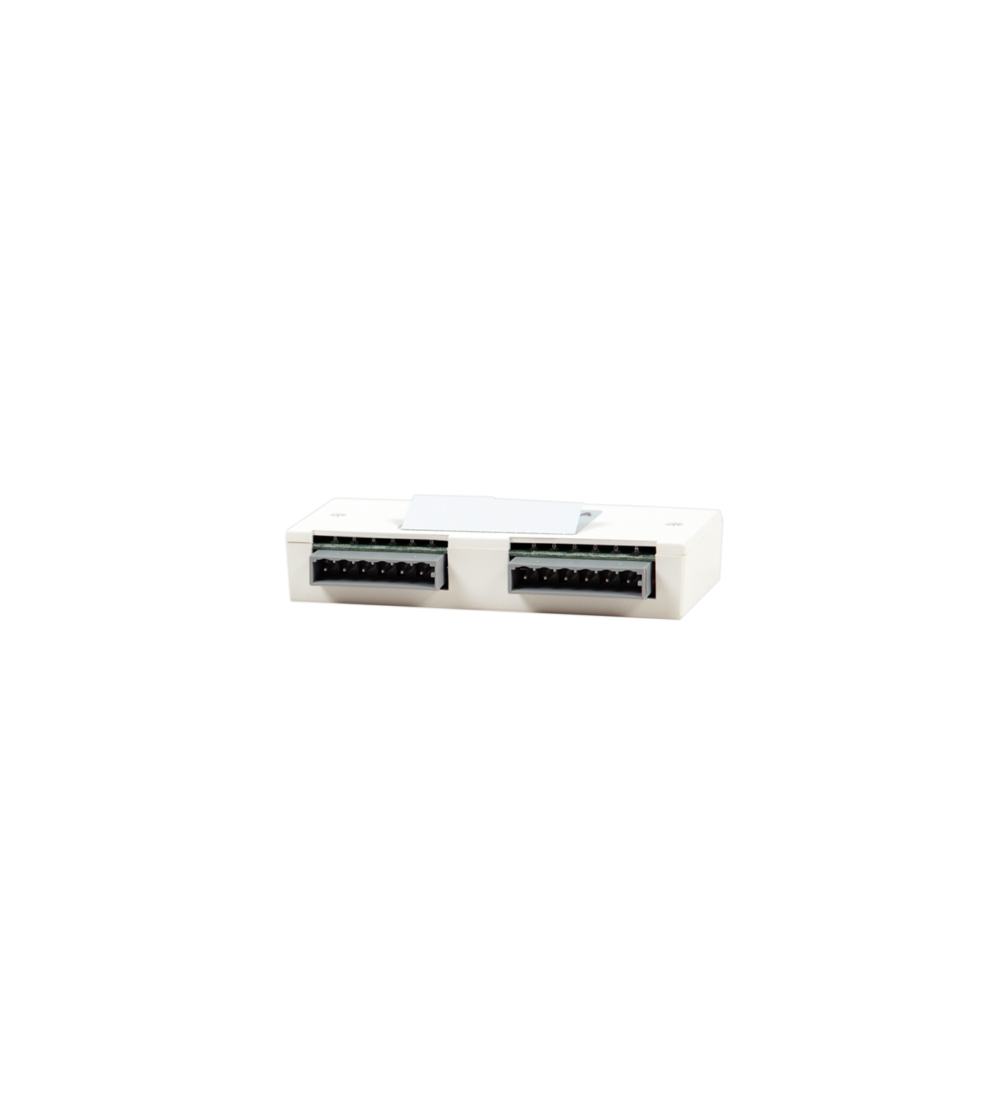

Liniowy element kontrolno-sterujący EKS-4001 Polon-Alfa – adresowalny

Adresowalny liniowy element kontrolno-sterujący EKS-4001 firmy Polon-Alfa to zaawansowany moduł pętlowy (wejść/wyjść), przeznaczony do sterowania zewnętrznymi urządzeniami zabezpieczającymi oraz do nadzorowania stanu urządzeń automatyki pożarowej. Działając bezpośrednio w adresowalnych liniach dozorowych, moduł ten stanowi kluczowy łącznik pomiędzy centralą SSP a fizycznymi systemami wykonawczymi i ochronnymi w obiekcie, umożliwiając realizację nawet najbardziej skomplikowanych scenariuszy rozwoju pożaru.

Przeznaczenie i kluczowe zastosowanie modułu EKS-4001

Moduł EKS-4001 jest w pełni kompatybilny z adresowalnymi centralami sygnalizacji pożarowej serii POLON 4000 oraz POLON 6000. Urządzenie udostępnia jedno wejście niskonapięciowe (do kontroli) oraz jedno wyjście przekaźnikowe (do sterowania).

Urządzenie najczęściej wykorzystywane jest do:

• Sterowania i kontroli stanu klap dymowych oraz okien napowietrzających w systemach grawitacyjnego odprowadzania dymu.

• Zwalniania trzymaczy elektromagnetycznych drzwi przeciwpożarowych (zamknięcie stref pożarowych).

• Wyłączania wentylacji bytowej i klimatyzacji w strefie objętej alarmem.

• Uruchamiania zewnętrznych systemów optyczno-akustycznych i tablic ostrzegawczych.

• Monitorowania stanu innych systemów bezpieczeństwa (np. potwierdzenie zadziałania klapy, stan otwarcia bramy ewakuacyjnej).

Architektura techniczna: Wejście nadzorowane i przekaźnik

EKS-4001 to moduł dwukierunkowy, który łączy funkcje wykonawcze z diagnostycznymi:

• Wyjście sterujące (Przekaźnik): Wyposażone w bezpotencjałowe styki przełączalne (NO/NC), które mogą być konfigurowane z poziomu centrali do pracy jako styki potencjałowe (zasilane) lub czysto bezpotencjałowe.

• Wejście kontrolne (Nadzorowane): Pozwala na ciągłe monitorowanie stanu styków zewnętrznego urządzenia. Linia wejściowa jest w pełni nadzorowana pod kątem zwarcia lub przerwy (przy użyciu rezystorów parametrycznych), co uniemożliwia sabotaż lub niezauważone uszkodzenie okablowania sygnałowego.

• Wbudowany izolator zwarć: Zintegrowany element sprzętowy zabezpiecza całą pętlę dozorową systemu POLON. Jeśli kabel magistrali ulegnie uszkodzeniu przed lub za modułem EKS, izolator odcina uszkodzony odcinek, utrzymując pełną zdolność sterowniczą modułu.

Najważniejsze cechy i zalety

• Funkcja 2w1: Jednoczesne sterowanie urządzeniem zewnętrznym i kontrola jego stanu zwrotnego (np. otwarta/zamknięta).

• Zasilanie bezpośrednio z pętli: Moduł pobiera energię z linii dozorowej, co ogranicza konieczność stosowania zewnętrznych zasilaczy w strukturze SSP.

• Uniwersalny montaż: Urządzenie zamknięte jest w estetycznej obudowie z tworzywa sztucznego, przystosowanej do montażu natynkowego (opcjonalnie możliwość montażu na szynie DIN wewnątrz szaf sterowniczych).

• Certyfikacja CNBOP-PIB: Pełna zgodność z normą PN-EN 54-18 dla elementów kontrolno-sterujących, zapewniająca bezproblemowe odbiory instalacji przez Państwową Straż Pożarną.

Specyfikacja techniczna
